Kartonowy filtr zatrzymujący farbę do suchej kabiny lakierniczej

Rola kartonowego filtra zatrzymującego farbę w suchych kabinach lakierniczych

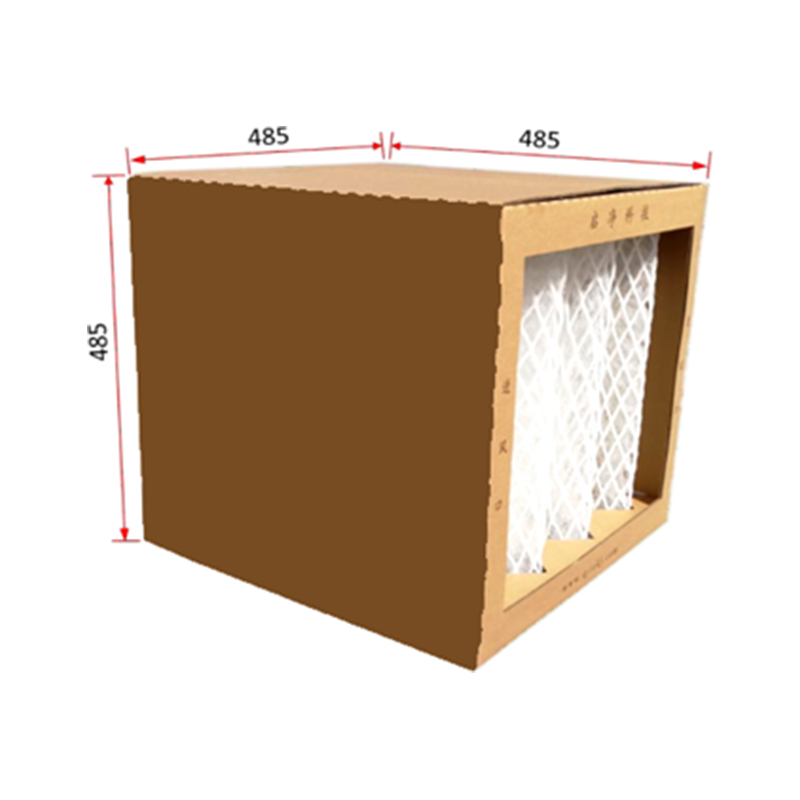

Suche kabiny lakiernicze opierają się na skutecznym wychwytywaniu nadmiernego natrysku, aby kanały wylotowe, wentylatory i dalszy sprzęt były wolne od gromadzenia się farby. A Kartonowy filtr zatrzymujący farbę do suchej kabiny lakierniczej to jednorazowy moduł filtracyjny z tektury falistej, przeznaczony do wychwytywania cząstek farby podczas pobierania powietrza z kabiny. Wewnętrzne przegrody w kształcie harmonijki tworzą wiele ścieżek powietrza, powodując, że nadmiar sprayu zderza się z tekturowymi powierzchniami, do których przylega, zamiast przedostawać się do układu wydechowego.

Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd. z siedzibą w Yancheng w Jiangsu w Chinach zajmuje powierzchnię 35 000 metrów kwadratowych i posiada kapitał zakładowy wynoszący 58 milionów juanów. Opierając się na ponad 40-letnim doświadczeniu w kabinach do lakierowania natryskowego i lakierowania karoserii w samochodach, firma dostarcza materiały filtracyjne zaprojektowane tak, aby wytrzymać duże ilości nadmiernego natrysku, typowe dla operacji powlekania natryskowego na sucho.

Jak Filtr kartonowy zatrzymujący farbę Działa

Proces filtracji opiera się na połączeniu uderzenia i kierunkowego przepływu powietrza, a nie na gęstym materiale włóknistym.

1. Przekierowanie lotnicze

Powietrze zawierające farbę wchodzące do filtra skrzynkowego jest przetłaczane przez zygzakowaty kanał wewnętrzny utworzony przez złożone warstwy tektury, zmieniając wielokrotnie kierunek w miarę przemieszczania się w stronę otworu wylotowego.

2. Uderzenie cząstek

Ponieważ cząsteczki farby mają większą bezwładność niż cząsteczki powietrza, nie mogą podążać za ostrymi zakrętami w kanale i zamiast tego uderzać i przyklejać się do powierzchni kartonu, stopniowo gromadząc się w postaci stałej pozostałości.

3. Wylot czystego powietrza

Po usunięciu cząstek oczyszczony strumień powietrza opuszcza filtr skrzynkowy i kieruje się dalej do wentylatora wyciągowego kabiny, pomagając w utrzymaniu czystości stabilny przepływ powietrza wyciągowego przez cały cykl opryskiwania.

Porównanie konfiguracji filtrów skrzynkowych

Kartonowe filtry zatrzymujące farbę są zazwyczaj oferowane w różnych głębokościach i liczbie przegród, co wpływa na skuteczność wychwytywania i żywotność. Poniższa tabela podsumowuje typowe konfiguracje:

Głębsze skrzynki z większą liczbą stopni przegród zazwyczaj oferują wyższe współczynniki wychwytywania cząstek, ale także powodują większy opór przepływu powietrza, dlatego konfiguracja powinna odpowiadać wydajności wentylatora kabiny.

Kluczowe zalety Filtry kartonowe

• Zapewnia niezawodne wychwytywanie nadmiaru oprysku bez konieczności stosowania systemów uzdatniania wody lub środków chemicznych
• Jednorazowa konstrukcja ułatwia utylizację, umożliwiając wyjęcie i wymianę całego nasyconego urządzenia
• Lekka kartonowa konstrukcja sprawia, że obsługa i instalacja są proste dla personelu konserwacyjnego
• Kompatybilny z szeroką gamą konfiguracji ścian wyciągowych suchych kabin lakierniczych

Najlepsze praktyki dotyczące instalacji i wymiany

Właściwa orientacja instalacji i terminowa wymiana są niezbędne do utrzymania stałej wydajności kabiny.

1. Zamontuj filtr skrzynkowy tak, aby strzałki przepływu powietrza były skierowane we właściwym kierunku, odpowiadającym przepływowi spalin w kabinie
2. Upewnij się, że krawędzie są szczelnie przylegające do ściany wylotowej, aby zapobiec przedostawaniu się niefiltrowanego powietrza do filtra
3. Wymień filtr, gdy nagromadzona farba w widoczny sposób zablokuje kanały przepływu powietrza lub odczyty ciśnienia w kabinie zauważalnie spadną

Często zadawane pytania

P1: Jak długo zwykle wytrzymuje kartonowy filtr zatrzymujący farbę?

Żywotność zależy od dziennej objętości natryskiwania i rodzaju farby, ale zazwyczaj wymiana jest konieczna, gdy kanały kartonowe zostaną w widoczny sposób zatkane zaschniętym lakierem.

P2: Czy tego filtra skrzynkowego można używać zarówno z farbą proszkową, jak i płynną?

Przeznaczony jest przede wszystkim do suchych kabin lakierniczych, w których stosuje się farby w płynie lub na bazie rozpuszczalników, gdzie cząsteczki nadmiernego natrysku pozostają wystarczająco lepkie, aby przylegać do tekturowych przegród.

P3: Czy filtr skrzynkowy wpływa na wydajność wentylatora wyciągowego?

Odpowiednio dobrany i zainstalowany filtr skrzynkowy nie powinien znacząco zmniejszać przepływu powietrza wywiewanego, ale zatkany lub zbyt duży filtr może zwiększyć opór i obciążyć silnik wentylatora.
