Wymagania dotyczące przepisów dotyczących kabin lakierniczych: NFPA 33, OSHA i przepisy lokalne Kompletny przewodnik

Pewnego razu kierownik zakładu zainstalował nową kabinę lakierniczą, przeszedł próbę mechaniczną, a następnie odkrył, że lokalny inspektor wymaga odległości separacji zgodnych z normą NFPA 33, podzespołów elektrycznych przeznaczonych do pracy w obszarach niebezpiecznych oraz udokumentowanej blokady wentylacji. Przed pierwszą partią produkcyjną stoisko należało częściowo przebudować. Taka sytuacja jest powszechna i można jej uniknąć.

Wymagania kodeksowe dotyczące kabin lakierniczych nie są formalnościami administracyjnymi. Określają, w jaki sposób kabina jest zbudowana, wentylowana, zabezpieczona przed zapłonem i wyposażona na wypadek pożaru. Kluczowy wniosek jest prosty: zgodność z przepisami musi zostać uwzględniona w projekcie stoiska przed zamówieniem sprzętu, a nie dodawana później.

Które struktury kodu mają zastosowanie do Twojej kabiny lakierniczej?

NFPA 33 to najczęściej przywoływana norma dotycząca aplikacji natryskowej z użyciem materiałów łatwopalnych lub palnych, ale nie jest to jedyna norma, która ma znaczenie. Większość obiektów musi także spełniać wymagania elektryczne określone w normie NFPA 70, wymaganiach OSHA w zakresie bezpieczeństwa pracowników oraz niezależnie od przepisów przeciwpożarowych przyjętych w lokalnych jurysdykcjach. Ostateczną decyzję podejmuje właściwy organ (AHJ), dlatego Twoje rysunki muszą wykazywać zgodność z obowiązującą wersją kodu.

Budowa i separacja: Zacznij od ochrony fizycznej

Konstrukcja ognioodporna

Zgodnie z NFPA 33, rozdział 5, kabina lakiernicza musi być zbudowana z materiałów ognioodpornych, zazwyczaj ze stali lub zatwierdzonego odpowiednika. Stoisko musi być również oddzielone od innych operacji 3 metry wolnej przestrzeni lub przez partycję z a Ocena odporności ogniowej w ciągu 1 godziny . Połączone kabiny wymagają starannego planowania, ponieważ każda strefa musi zachować własną odporność ogniową i charakterystykę przepływu powietrza.

Co zweryfikować przy projektowaniu stoiska

• Panele ścienne są ciągłe, samonośne i pozbawione palnych powierzchni wewnętrznych.
• Otwory na części, przenośniki i kanały doprowadzające są tak dobrane, aby kontrolować przepływ powietrza i ucieczkę nadmiernego natrysku.
• Drzwi dostępowe, filtry i oświetlenie są zintegrowane bez przecinania konstrukcyjnych barier przeciwpożarowych.
• Podłoga i komora wyciągowa są przystosowane do regularnego czyszczenia i zbierania nadmiaru lakieru.

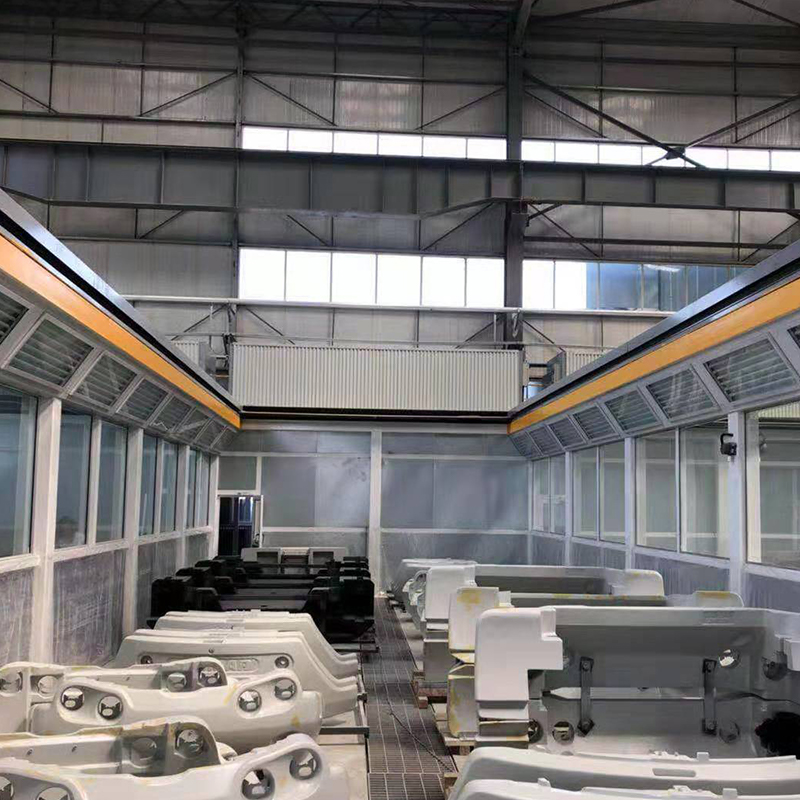

W przypadku warsztatów o nietypowej geometrii części najszybszą drogą do uzyskania zgodnego układu jest niestandardową kabinę lakierniczą i kabinę szlifierską zbudowany wokół Twojego procesu i wymagań lokalnego kodeksu.

Producent kabin do malowania proszkowego, tania firma produkująca kabiny lakiernicze Yue Ze Environmental Protection Equipment Co., Ltd jest chińskim producentem kabin do malowania proszkowego i tanim eksporterem kabin lakierniczych... Zobacz produkt →

Wentylacja: wyciągowa, nawiewna i blokująca

Projekt przepływu powietrza i bezpieczeństwo

Wentylacja jest pierwszą linią obrony kabiny przed gromadzeniem się łatwopalnych oparów. Układ wydechowy musi działać nieprzerwanie podczas natryskiwania i pozostać włączony wystarczająco długo po zakończeniu malowania, aby usunąć resztkowe opary. W wielu konwencjonalnych kabinach z filtrami suchymi za cel projektowy przyjęto prędkość powietrza ok 100 stóp na minutę przez otwory kabin, ale metoda obliczeniowa AHJ ma kontrolę.

Kabiny z przeciągiem krzyżowym przepychają powietrze przez obrabiany przedmiot, podczas gdy kabiny z prądem dolnym ściągają je w dół przez kratki podłogowe. Systemy Downdraft są bardziej jednolite i często są preferowane w przypadku dużych lub skomplikowanych części, ale kosztują więcej. Decyzja ta wpływa zarówno na jakość wykończenia, jak i zgodność z przepisami, ponieważ przepływ powietrza musi utrzymywać stężenie oparów poniżej granicy palności.

Krytyczne szczegóły wentylacji

• Powietrze nawiewane musi być zrównoważone, aby otwory kabiny utrzymywały wymagany kierunek i prędkość.
• Recyrkulacja spalin do pomieszczeń zamieszkałych jest ograniczona; recyrkulacja wymaga wymienionego systemu i wykrywania oparów.
• Blokady przepływu powietrza powinny uniemożliwiać działanie pistoletów natryskowych, gdy objętość spalin jest zbyt mała.
• Wentylatory, silniki i kanały na ścieżce wylotowej powinny być uziemione i przystosowane do natryskiwanego materiału łatwopalnego.

Bezpieczeństwo elektryczne i kontrola źródła zapłonu

Inspektorzy stwierdzają najwięcej naruszeń w zakresie wymagań elektrycznych. Okablowanie, oświetlenie, gniazdka, silniki i panele sterowania w obszarze natryskiwania muszą zazwyczaj być odpowiednie dla niebezpiecznego miejsca przeciwwybuchowe lub przystosowane do przypisanej klasy i podklasy zgodnie z NFPA 70. Wewnątrz obudowy natryskowej nie ma miejsca na zwykłe puszki przyłączeniowe i standardowe oprawy świetlówkowe. Obszar natryskiwania musi być również oddzielony od źródeł zapłonu, takich jak otwarty ogień, gorące powierzchnie, wyładowania statyczne i dym.

W przypadku linii zautomatyzowanych automatyczną zrobotyzowaną kabinę lakierniczą to praktyczny sposób na połączenie wysokiej wydajności przesyłu z w pełni sklasyfikowanym pakietem elektrycznym, ponieważ robot, oświetlenie, elementy sterujące i korpus kabiny zaprojektowano jako jeden system. Linie wykańczające w branży motoryzacyjnej i pojazdów elektrycznych często poddawane są dodatkowemu przeglądowi elektrycznemu ze względu na duże prędkości linii i złożoną obsługę części; nasza strona z rozwiązaniami do produkcji samochodów i pojazdów elektrycznych wyjaśnia, jak zbudowane są te układy linii.

Niestandardowy producent automatycznych kabin lakierniczych, fabryka eksporterów - Jiangsu Yu Yue Ze Environmental Protection Equipment Co., Ltd jest chińską fabryką produkującą i eksportującą automatyczne kabiny lakiernicze. Wykonujemy niestandardowe au... Zobacz produkt →

Ochrona i tłumienie pożarów

Ochrona przeciwpożarowa kabiny lakierniczej to nie tylko przenośna gaśnica. Norma NFPA 33 i przyjęte lokalne przepisy przeciwpożarowe określają, czy kabina wymaga automatycznej ochrony tryskaczowej, gaśnicy suchej, dwutlenku węgla lub systemów pianowo-wodnych. Wiele AHJ wymaga automatycznej ochrony, gdy objętość kabiny lub zużycie materiału przekracza określone progi, a system tłumienia powinien obejmować wnętrze kabiny, a także połączone przestrzenie wyciągowe i obszary suszenia.

Plan operacyjny powinien obejmować procedurę awaryjnego wyłączenia, wyraźnie rozmieszczone gaśnice i udokumentowany harmonogram inspekcji. Tłumienie ognia nie jest rozwiązaniem uniwersalnym; musi być dopasowany do materiałów powłokowych, projektu stoiska i obłożenia obiektu.

Łatwopalne pomieszczenia do przechowywania i mieszania

Magazynowanie i mieszanie powodują największe obciążenia paliwem w dziale wykańczania. Przepisy ograniczają ilość farby i rozpuszczalnika, jaką można przechowywać w pobliżu kabiny, a wiele obiektów wymaga zatwierdzonej szafki do przechowywania materiałów łatwopalnych lub dedykowanego pomieszczenia do mieszania. Mieszalnie powinny mieć konstrukcję przeciwpożarową, wentylację mechaniczną, zabezpieczenie przed wyciekiem i sprzęt elektryczny w wykonaniu przeciwwybuchowym. Bębny powinny być połączone i uziemione zawsze, gdy transportowane są łatwopalne ciecze.

Trzymanie miejsca do przechowywania oddzielnie od obszaru natryskiwania to nie tylko wygoda; jest to praktyczny sposób na zmniejszenie obciążenia ogniowego oraz zmniejszenie powierzchni kabiny i zwiększenie jej wydajności.

Systemy suszenia i malowania proszkowego

Suszenie w wysokiej temperaturze

Jeśli kabina obejmuje cykl pieczenia lub suszenia, norma traktuje to jako poważniejsze zagrożenie, ponieważ ciepło stanowi potencjalne źródło zapłonu. Piece i kabiny suszarnicze wymagają kontroli temperatury, wyłączników krańcowych i blokad, które odcinają dopływ ciepła w przypadku zaniku przepływu powietrza wywiewanego. Izolacja i odstępy muszą chronić przylegające obszary przed akumulacją ciepła.

Systemy malowania proszkowego

Malowanie proszkowe ma inny profil ryzyka. Zamiast oparów rozpuszczalników zagrożenie stwarza palny pył unoszący się w powietrzu i zapłon elektrostatyczny. Obudowa musi być uziemiona, system odzysku musi zapobiegać przeciążeniom, a urządzenia wentylacyjne powinny być zaprojektowane tak, aby umożliwiały odprowadzanie pyłu. Jedną z zalet NFPA jest to, że przefiltrowane powietrze może często podlegać recyrkulacji, gdy w systemie proszkowym zastosowano wymienione filtry i sprzęt detekcyjny.

Dla producentów wykraczających poza ręczne nakładanie proszku, zintegrowana linia do malowania proszkowego łączy kabinę, utwardzanie, przenośnik i obsługę proszku w jedną linię, co ułatwia dokumentowanie zgodności od jednego dostawcy.

Producent linii do malowania proszkowego, firma produkująca maszyny do powlekania proszkowego Yue Ze Environmental Protection Equipment Co., Ltd jest chińskim producentem linii do malowania proszkowego i firmą produkującą maszyny do powlekania proszkowego.... Zobacz produkt →

Przekształcanie wymagań kodeksu w listę kontrolną zakupów

Nie należy delegować spełnienia wymagań na dzień kontroli. Wprowadź wymagania dotyczące kodu na etap zamówienia i poproś o dowody. Jeśli nadal definiujesz cały proces, zacznij od praktycznego przewodnika jakie wyposażenie posiada linia do produkcji powłok dzięki czemu możesz sprawdzić, które opcje maszyny wpływają na zgodność kabiny.

1. Potwierdź wersję NFPA 33 i lokalny kod przeciwpożarowy egzekwowany przez AHJ.
2. Podaj rozmiary części, materiały powłokowe, metody aplikacji i obliczenia przepływu powietrza wywiewanego.
3. Poproś o rysunki przedstawiające konstrukcję, wentylację, klasyfikację elektryczną i tłumienie pożaru.
4. Przed ostatecznym zatwierdzeniem kabiny należy zlecić odczyty przepływu powietrza i testy blokad bezpieczeństwa.

Im dokładniej zdefiniujesz wymagania dotyczące norm kabiny lakierniczej podczas projektowania, tym bardziej przewidywalna stanie się kontrola. Stoisko spełniające wymagania to po prostu dobrze zaprojektowane stoisko.
